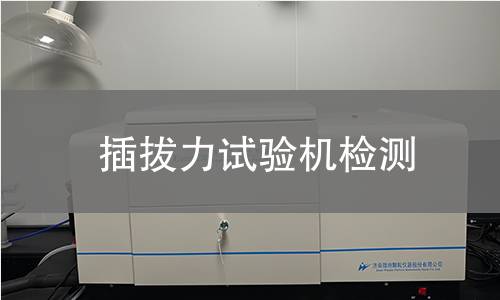

插拔力试验机检测

检测信息（部分）

问：什么是插拔力试验机，其主要功能是什么？

答：插拔力试验机是一种用于测试各种连接器、接插件及其组合部件在插入和拔出过程中所需力量的精密检测设备。其主要功能是通过高精度的传感器和机械传动系统，模拟产品在实际使用中的连接与断开动作，从而精确测量插入力和拔出力，评估产品的机械性能、接触可靠性及使用寿命。

问：该设备的用途范围主要涵盖哪些领域？

答：该设备广泛应用于电子元器件、汽车零部件、航空航天、家用电器、通讯设备等行业。具体测试对象包括电脑连接器、手机接口、USB插头、电源插头、IC插座、端子台、电子线束等产品，适用于研发验证、品质管控及生产制程中的抽样检验。

问：检测概要包含哪些核心流程？

答：检测流程通常依据相关国家标准、行业标准或客户指定的技术规范进行。首先进行样品的外观检查与预处理，确保样品无缺陷；随后将样品固定于试验机夹具上，设定试验行程、速度及测试次数；启动设备进行插拔动作，系统实时记录力值变化曲线；后根据测试数据生成报告，判定样品的插拔力性能是否符合设计要求。

检测项目（部分）

• 插入力：模拟用户将连接器插入插座时所需的大力量，评估操作便捷性。
• 拔出力：模拟连接器从插座中拔出时所需的力量，确保连接的稳固性。
• 分离力：指两个配合部件分离瞬间所需的峰值力，反映接触的紧密程度。
• 保持力：测试端子在护套中固定的牢固程度，防止端子退针。
• 插拔寿命：通过反复插拔试验，评估连接器在规定次数后的机械耐久性。
• 单孔插拔力：针对多孔连接器，单独测试某一个孔位的插拔力值。
• 整组插拔力：测试整个连接器组件同时插入或拔出时的综合力量。
• 破坏性试验：测试直至样品结构破坏时的大受力，确定其机械强度极限。
• 接触电阻：在插拔过程中或插拔后测量接触点的电阻值，评估导电稳定性。
• 恒定速度测试：在特定速度下进行插拔，观察力值变化的均匀性。
• 力值曲线分析：记录插拔过程中的力-位移曲线，分析力学行为特征。
• 插拔行程：测量从开始插入到完全锁定或从开始拔出到完全分离的位移距离。
• 大峰值力：在插拔过程中传感器捕捉到的大瞬间力值。
• 平均插拔力：在有效行程内计算得到的力值平均值。
• 力值滞后：插入力与拔出力之间的差值或曲线不重合现象的分析。
• 端子共面度：评估连接器端子在同一平面内的平整程度，影响插拔顺畅度。
• 正向力：端子接触点施加在配合件上的垂直压力，关乎接触可靠性。
• 连接器对插深度：测量连接器完全插入后的深度位置。
• 动态阻抗：在插拔运动过程中监测阻抗的变化情况。
• 环境模拟插拔：在高温、低温或湿热环境下进行插拔力测试，评估环境适应性。

检测范围（部分）

• USB连接器
• Type-C接口
• HDMI高清接口
• RJ45网线接口
• 音频耳机插座
• 手机SIM卡座
• SD卡槽
• PCB板端连接器
• 线对板连接器
• 板对板连接器
• FFC/FPC柔性扁平电缆连接器
• 汽车线束连接器
• 电源AC插座
• DC电源插头
• 电池连接器
• IC集成电路插座
• 端子台
• 排母排针
• 牛角连接器
• 航空插头

检测仪器（部分）

• 插拔力试验机
• 连接器插拔力测试仪
• 微机控制电子万能试验机
• 端子拔力测试仪
• 寿命试验机
• 恒温水浴箱
• 恒温恒湿试验箱
• 高低温试验箱
• 体视显微镜
• 影像测量仪
• 数显推拉力计
• 标准测力仪

检测总结

综上所述，通过插拔力试验机对各类连接器及组件进行检测，能够有效评估产品的机械操作性能与耐用性。的检测数据为企业改进产品设计、优化材料选择及提升产品质量提供了科学依据。第三方检测机构凭借的设备与严谨的测试流程，致力于为客户提供客观、公正的检测服务，助力产品满足市场准入要求与用户使用期望。

旗下实验室资质

我司旗下实验室具备CMA资质认定及CNAS认可，具体项目是否在资质认定/实验室认可范围内请与工程师确认。
