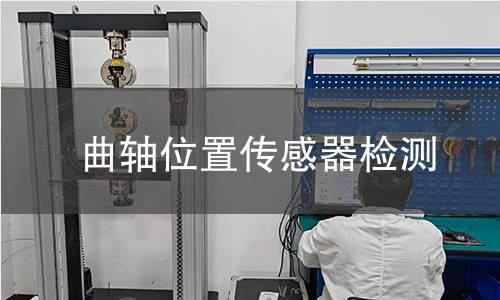

曲轴位置传感器检测

检测信息（部分）

曲轴位置传感器是发动机电子管理系统中最核心的传感器之一，主要用于检测发动机曲轴的旋转位置、转角和转速 。它将采集到的信号实时传输给电子控制单元（ECU），为ECU确定点火时刻和喷油时刻提供至关重要的基准信号 。

该产品的检测服务范围广泛，涵盖了根据磁电感应式、霍尔效应式、光电式等不同工作原理制造的传感器，可适配传统燃油车、混合动力汽车以及各类工业旋转设备的发动机管理需求 。

检测概要而言，第三方检测机构通过模拟传感器在实际工况下的表现，重点评估其信号输出的精度与稳定性、环境适应性（如耐高低温、抗振性）以及电磁兼容性等关键性能指标，以验证其是否符合汽车电子行业的可靠性标准 。

检测项目（部分）

• 输出信号幅值：表征传感器在特定转速和气隙下产生的电压或电流强度，是判断信号强弱的基础参数 。
• 信号波形完整性：分析输出信号的形状是否失真，如正弦波或方波的平滑度，以评估信号的原始质量 。
• 相位精度：检测传感器输出信号与实际曲轴转角之间的偏差角度，直接影响点火和喷油的正时准确性 。
• 响应延迟时间：从曲轴位置变化到传感器输出信号变化所需的时间，反映传感器的动态响应速度 。
• 工作电压范围：验证传感器在供电电压波动时，能否维持正常功能的边界值 。
• 温度特性漂移：测量传感器在-40℃至150℃甚至更宽温度范围内，其输出信号随温度变化的偏移量 。
• 电磁兼容性：评估传感器在复杂的电磁环境中，抵抗外部干扰的能力以及自身对外辐射的强度 。
• 绝缘电阻：检测传感器内部电路与外壳之间的阻抗，确保高压环境下的电气安全 。
• 振动耐久性：模拟发动机在运行过程中的持续振动，验证传感器的机械结构和电气连接的可靠性 。
• 防护等级：通过特定的试验方法，验证传感器外壳防尘和防水的密封能力 。
• 气隙灵敏度：分析传感器感应面与信号触发轮之间的安装距离变化，对输出信号参数的影响程度 。
• 磁滞特性：量化铁磁材料在磁场变化过程中，其磁化状态滞后于磁场变化的程度，这对磁电式传感器尤为重要 。
• 占空比偏差：对于数字输出的传感器，测量其脉冲信号高电平与低电平的时间比例是否在规定范围内 。
• 过载恢复特性：验证传感器在经历瞬时超压或超速后，自动恢复正常工作的能力 。
• 反向电压保护：检测传感器电路在电源极性接反时，是否具备自我保护能力，防止损坏 。
• 启动特性：评估发动机在低温冷启动的瞬间，传感器建立稳定输出信号所需的时间 。
• 绝缘耐压强度：对传感器施加高压（如2000V AC），验证其绝缘材料的介电强度，确保无击穿风险 。
• 盐雾腐蚀等级：通过模拟沿海或高湿度环境，评估传感器金属部件及外壳的耐腐蚀能力 。
• 线性度误差：衡量传感器实际输出特性曲线与理想拟合直线之间的最大偏差，反映其测量精确度 。
• 频率响应带宽：确定传感器能够保持线性输出的最高转速所对应的信号频率上限 。

检测范围（部分）

• 磁电感应式曲轴位置传感器
• 霍尔效应式曲轴位置传感器
• 光电式曲轴位置传感器
• 磁阻式曲轴位置传感器
• 可变磁阻式传感器
• 主动式数字输出型传感器
• 被动式模拟输出型传感器
• 双通道冗余传感器
• 集成式凸轮/曲轴复合传感器
• 高温型曲轴位置传感器
• 防水型曲轴位置传感器
• 法兰安装式传感器
• 螺纹安装式传感器
• 柴油发动机专用传感器
• 汽油发动机通用传感器
• 混合动力发动机专用传感器
• 赛车用高精度传感器
• 船用发动机传感器
• 工程机械重载传感器
• 启停系统专用型传感器

检测仪器（部分）

• 高低温交变湿热试验箱
• 电磁兼容测试系统
• 三轴电磁振动测试台
• 高精度示波器
• 激光转速标定装置
• 绝缘耐压测试仪
• 盐雾腐蚀试验箱
• 磁信号发生器/磁通量测绘设备
• 气隙模拟校准平台
• 瞬态记录分析仪
• 伺服控制耐久测试机
• 精密数字电桥
• 频谱分析仪
• 防水防尘试验设备
• 热成像摄像机

检测方法（部分）

• 动态信号模拟测试：通过伺服电机模拟曲轴在不同转速下的旋转工况，精确检测传感器的输出信号 。
• 高低温循环试验：将传感器置于程控温度试验箱中，在-40℃至150℃的极端温度区间内循环，检测其功能稳定性 。
• 三轴振动测试：使用电磁振动台模拟发动机舱的振动环境，在X、Y、Z三个轴向上进行扫频或随机振动测试 。
• 示波器波形分析：利用高精度示波器捕获传感器的输出波形，详细分析信号的上升/下降时间、幅值及畸变情况 。
• 电磁兼容性测试：在电波暗室中，对传感器施加特定的射频干扰或瞬态脉冲，评估其抗干扰能力 。
• IP防护等级测试：使用防尘试验箱和防水喷头，验证传感器外壳对粉尘和水侵入的防护能力 。
• 电阻测量法：对于磁电式传感器，使用万用表测量其感应线圈的直流电阻，判断是否存在短路或断路 。
• 电压输出测量法：在传感器工作状态下，使用万用表或示波器测量其信号输出端的电压，判断信号是否正常 。
• 盐雾腐蚀试验：将样品置于盐雾试验机中，持续暴露96小时或更长时间，评估其金属部件的耐腐蚀性能 。
• 气隙影响分析：利用激光位移传感器等设备，精确调整传感器与信号轮之间的间隙，并同步记录信号强度的变化 。
• 阶跃响应测试：通过快速改变激励信号，测试传感器输出信号的上升和下降沿时间，评估其动态特性 。
